Ikusi Ενισχυτής Ιστού JSBA103-C48 UHF 35dB

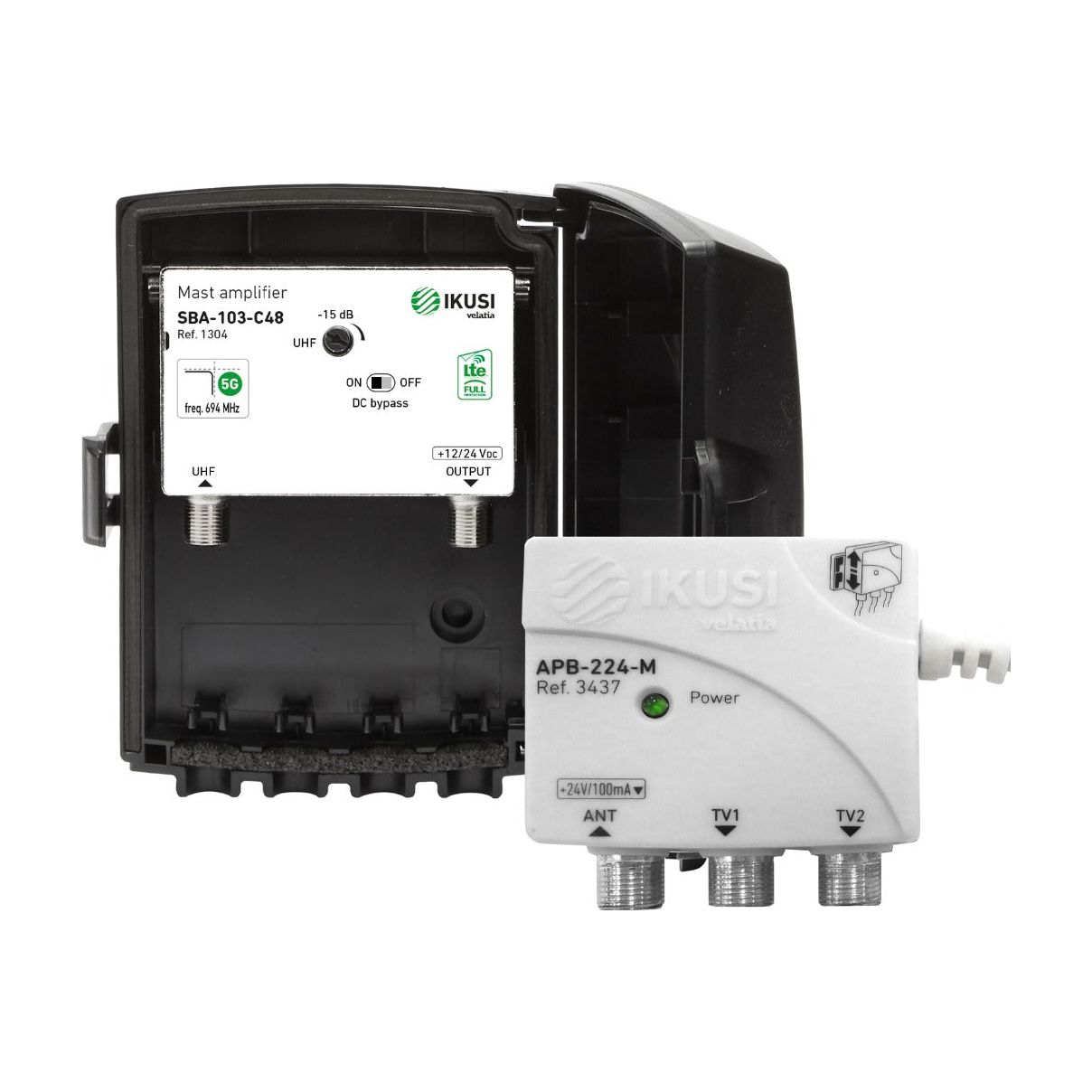

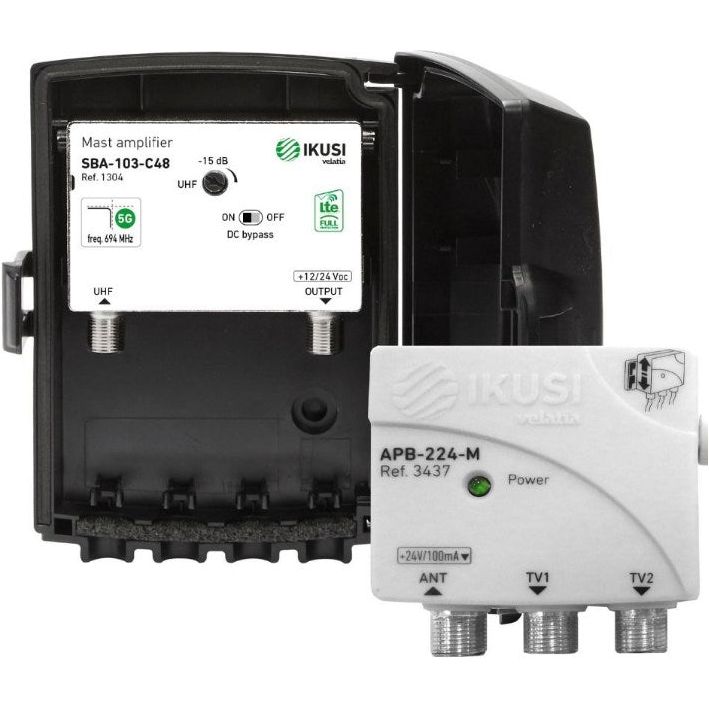

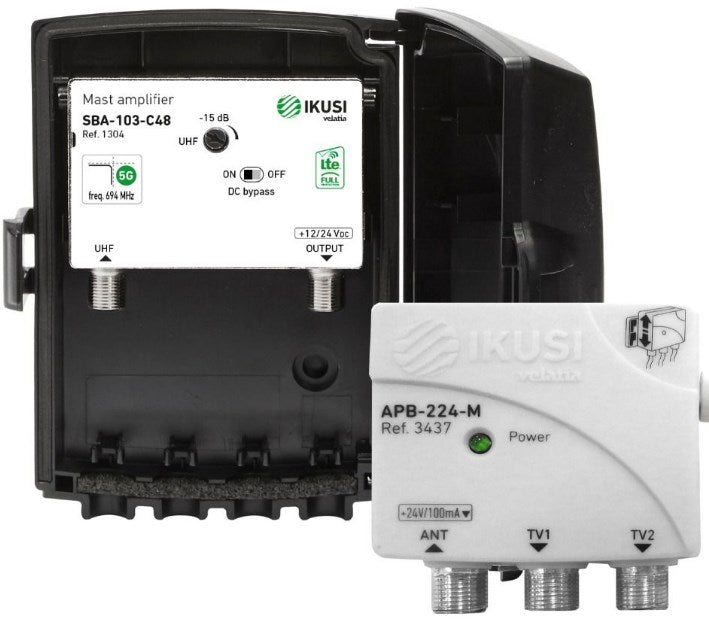

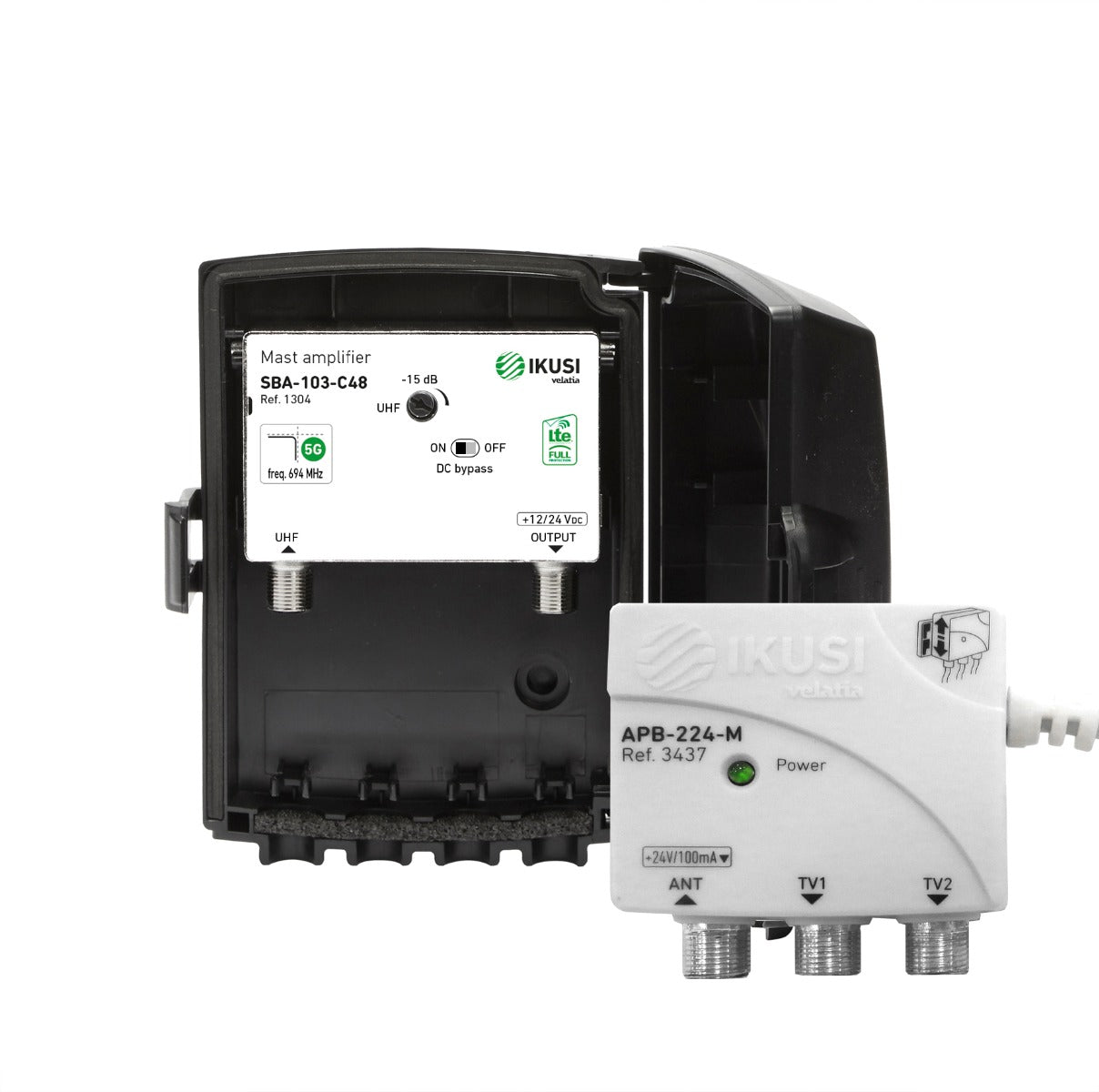

Το Kit JSBA103-C48 της IKUSI αποτελείται από δύο μέρη: μια εξωτερική μονάδα ενίσχυσης του τηλεοπτικού σήματος (SBA103-C48) για τοποθέτηση στον ιστό του συστήματος κεραίας και μια εσωτερική μονάδα (APB-224-M) που τροφοδοτεί με τάση +24V την εξωτερική μονάδα ενίσχυσης. Η μονάδα τροφοδοσίας τοποθετείται σε εσωτερικούς χώρους και συνδέεται με την εξωτερική μονάδα μέσω του ομοαξονικού καλωδίου RF.

Χαρακτηριστικά Kit JSBA103-C48
Αυξημένη ισχύς εξόδου: 113 dBμV
Διέλευση DC: για ενεργές κεραίες
Τάση τροφοδοσίας: +12 VDC και +24 VDC
Βέλτιστη σχεδίαση: για πολύ χαμηλό επίπεδο θορύβου
Ενσωματωμένο φίλτρο LTE 700
Συνδετήρες: F για ενισχυτή και τροφοδοτικό
Θωράκιση RF και αδιάβροχο πλαίσιο ιστού
Έγκριση κατασκευής CE

Τεχνικά Χαρακτηριστικά

Ενισχυτής Ιστού SBA103-C48 (Ref. 1304)
Είσοδος:
Μπάντα: UHF 21-48 (2nd digital dividend)
Εύρος Συχνοτήτων: 470…694 MHz
Απολαβή: > 34 dB
Ρύθμιση Απολαβής: 0~15 dB
Θόρυβος: ≤ 3.0 dB

Επίπεδο εξόδου:
Μέγ. επίπεδο εξόδου: 113 dBμV

Τροφοδοσία και κατανάλωση:
Τροφοδοσία ρεύματος: +12 / +24 VDC
Κατανάλωση: 60 / 70 mA
DC bypass: Ναι

Μηχανική:
Θερμοκρασία λειτουργίας: -10... +60 ºC
Επίπεδο προστασίας: IP 54
Διαστάσεις: 96 x 125 x 46 mm
Βάρος: 0,370 Kg

Μονάδα Τροφοδοσίας APB-224-M (Κωδ. 3437)
Τύπος ρύθμισης: Switch-mode
Είσοδος / Έξοδοι: 1 / 2 PCS
Τάση δικτύου: 100~240 VAC / 50Hz
Τάση εξόδου: +24 (±5%) VDC
Ρεύμα εξόδου: 10 mA (μέγ.)
Εύρος συχνοτήτων: 47~862 MHz
Απώλεια εισαγωγής RF: ≤4 dB
Απώλεια εισαγωγής RF: ≤4 dB
Απόδοση: >70 %
Διαστάσεις: 50 x 50 x 25 mm
